CASE
1.項目概況與設計背景
?工程基本信息:位于合肥市高新區,總建筑面積9896.08平方米,地上六層,建筑高度23.50米。本工程為框架結構,多層丙類廠房,設計使用耐久年限50年,耐火等級二級。
?改造區域及目標:聚焦二層區域,旨在優化空間布局,增強防火性能,采用環保材料,實現節能減排,打造現代化、安全、高效的生產空間。
2.建筑結構與防火設計
?彩鋼板隔墻:采用50mm厚機制巖棉夾芯凈化板,輕質高強,安裝便捷,有效提升施工效率,同時具備良好的隔熱隔音性能,滿足現代工業廠房需求。
?防火分區規劃:每層設獨立防火分區,滿足規范要求,確?;馂?zāi)時有效隔離,控制火勢蔓延。
?疏散路徑設計:設計多條疏散通道,確保緊急情況下快速、有序撤離。疏散走道寬度≥1.4m,門寬≥0.9m,距離最遠點≤60m。
?疏散標識與設施:消火栓門配發光標志,疏散路徑清晰標識,醒目設置安全出口指示,配合應急照明,指引人員迅速找到逃生路線。
3.裝修材料與施工要求
?主要裝修材料選擇
彩鋼板隔墻與吊頂-采用50mm厚機制巖棉夾芯凈化板,確保耐火極限≥1.0H(隔墻)和≥0.5H(吊頂)。

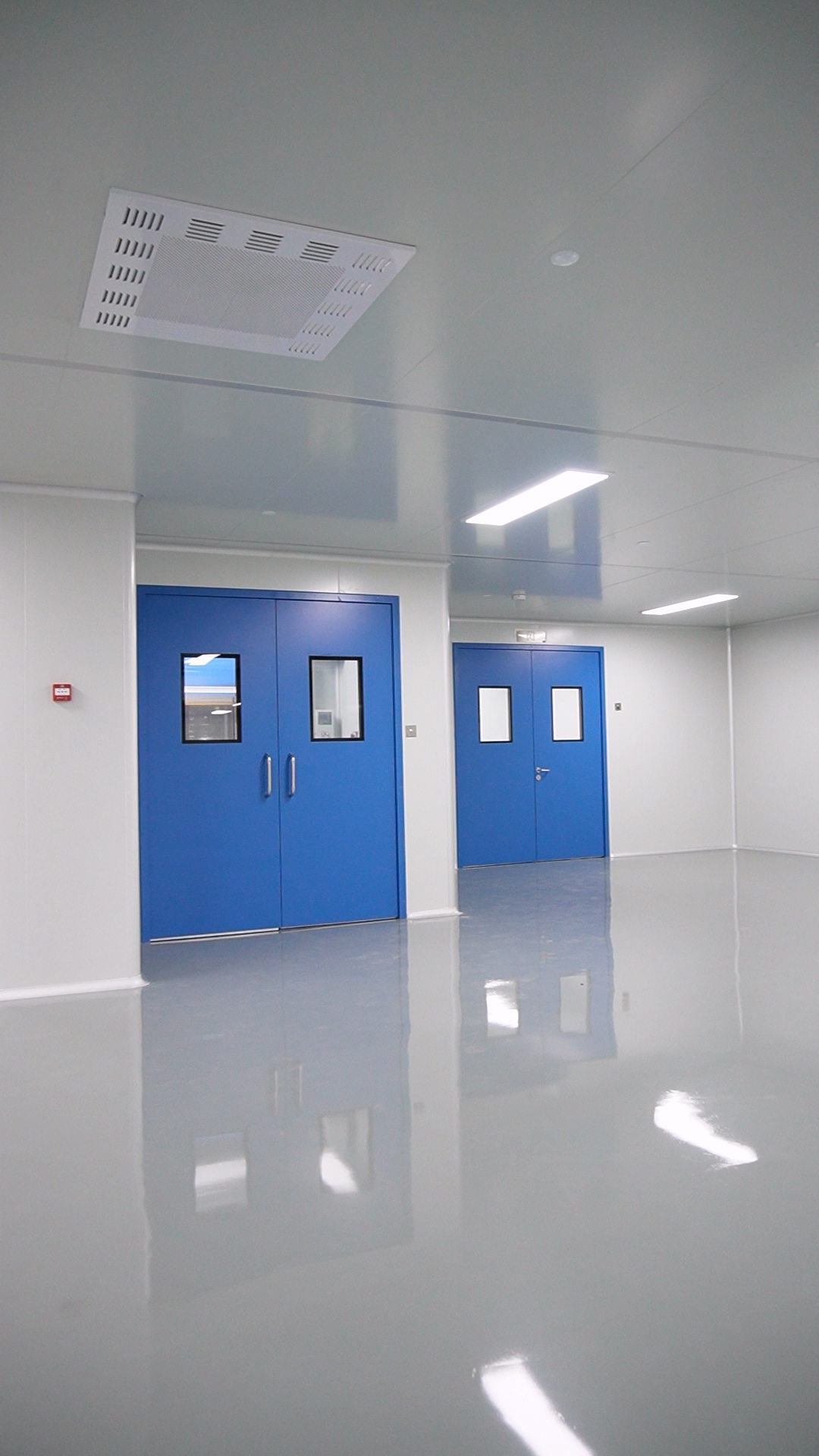

樓面與內墻裝飾-固化劑細石混凝土地面與環氧自流平樓面,無機涂料飾面,制水間采用防霉涂料面層。

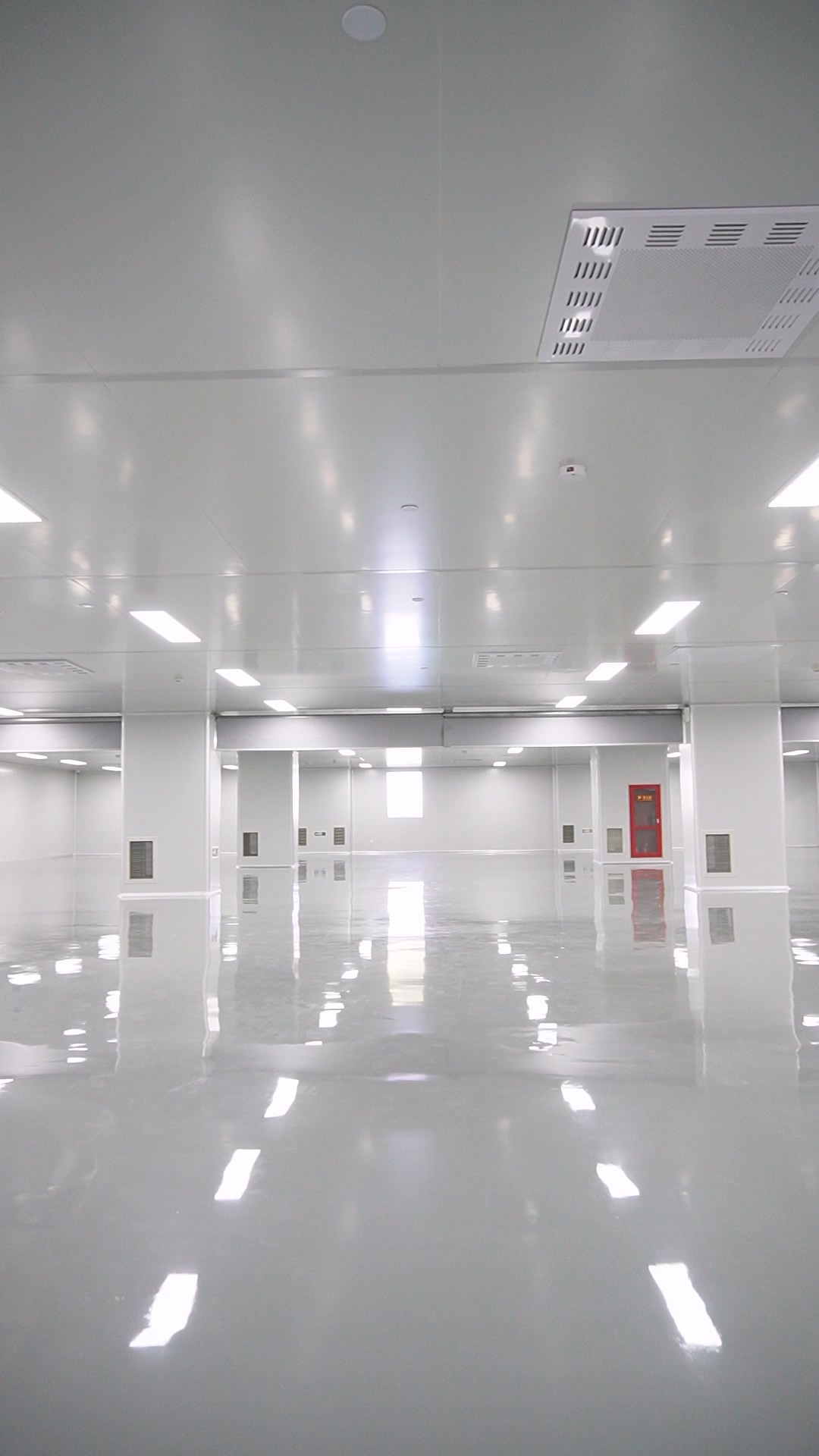

頂棚與凈化材料-無機涂料飾面頂棚,A級燃燒等級;中空玻鎂凈化板頂棚,適用于潔凈環境。
?特殊施工技術要點
陰陽角處理-彩鋼板隔墻與各面交接處,采用成品鋁合金陰陽條做圓弧角處理,確保轉角處的美觀與耐用性。
凈化板包覆-潔凈區內,磚墻面、回風柱等外露部分均包覆50mm厚機制巖棉夾芯凈化板,提升環境潔凈度。
4.暖通工程與環保措施
?空調與通風系統:依據廠房實際需求,采用直膨式空調機組,合理布局空調與通風系統,確保空氣流通與溫度控制,滿足C、D級區換氣需求,滿足生產環境標準。非凈化區采用多聯機系統與新風機結合,尤其在密閉空間內,既能調節溫度又能確保室內空氣的質量。
?空氣凈化處理:設置三臺凈化空調機組,三級過濾,高效過濾器位于送風口。采用活性炭吸附、HEPA過濾等技術,有效去除有害氣體和顆粒物,確保排放達標,保護環境。
?壓差控制:通過精確調節送風量與排風量,維持室內正壓或負壓狀態,防止污染物擴散,潔凈區與非潔凈區壓差>10Pa,保障工作環境安全。
?排風系統:排風量滿足排除余熱、余濕,采取防倒灌措施,非潔凈區采用機械通風,排風口設防雨罩。優化排風路徑,減少能耗。
?噪音控制:選用低噪音風機,合理布局,加裝消音器,確保系統運行時噪音符合環保標準,營造安靜工作環境。
5.電氣與消防設施
?配電與照明:采用TN-C-S系統,確保用電安全。增強工作區亮度,選用高效節能燈具,兼顧美觀與實用性。單相插座配漏電開關,設置連續供電的應急照明系統,保證在火災斷電時,疏散路徑仍被照亮,安全引導人員撤離。
?消防監控:消防監控系統采用模塊化設計,火災自動報警、防火門監控、電氣火災監控、視頻監控與應急通訊,確保全方位監測。
6.給排水系統與安全配置

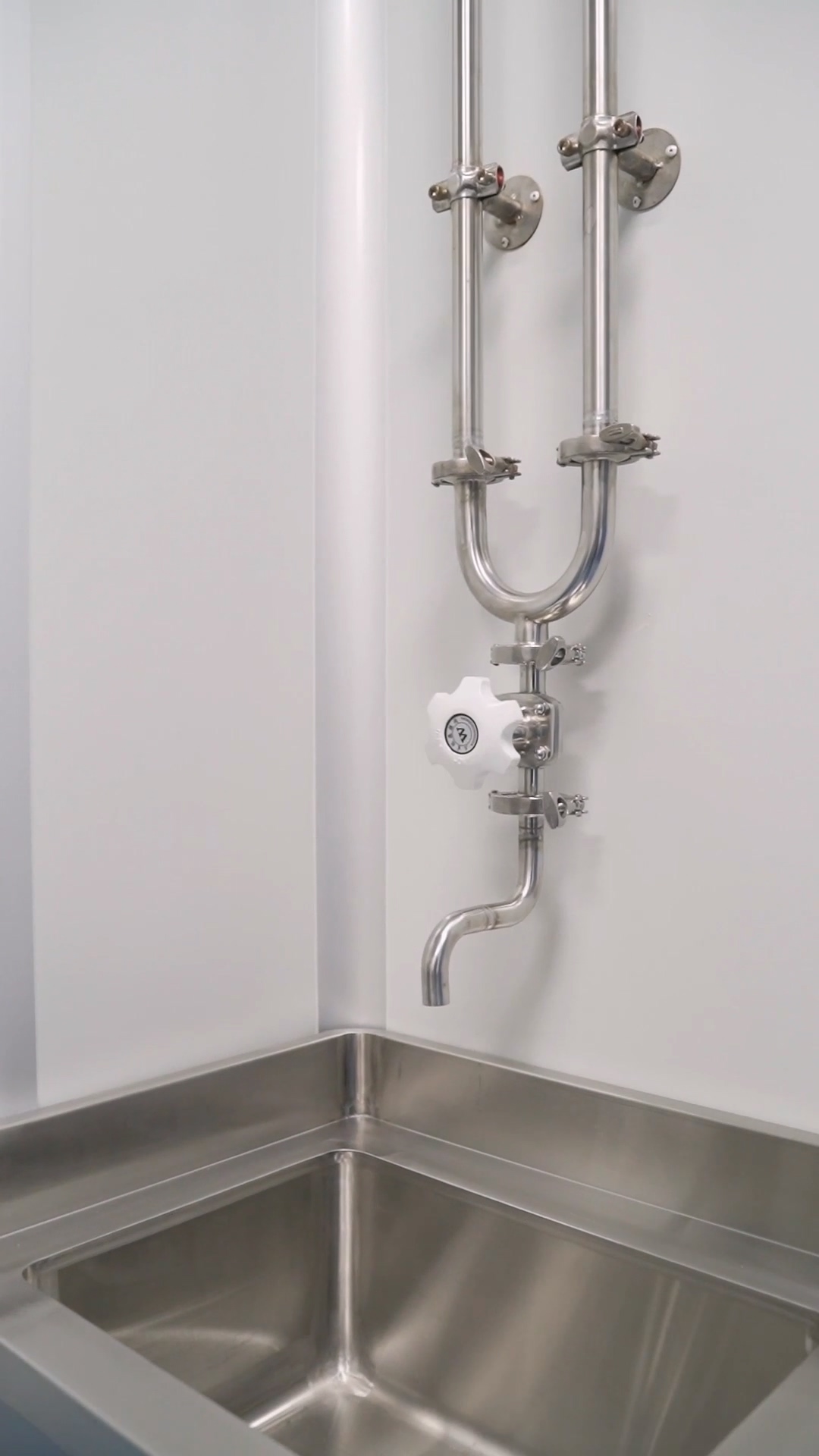

?給水系統設計:給水接自車間原有立管,合理規劃主管道與支管道,確保水流暢通。潔凈區采用薄壁不銹鋼管,其他區域采用襯塑鋼管,確保水質安全與系統穩定。
?排水系統規劃:實行雨污分流,生活污水經化糞池處理,工業廢水經廠區處理達標后排放,采用機制排水鑄鐵管與不銹鋼管,適應不同區域需求。
?地漏與檢查口設置:潔凈區采用不銹鋼潔凈地漏,非潔凈區直通式地漏。檢查口布置在關鍵節點,如彎頭、三通處,設于排水立管1m高處,便于維護,確保排水暢通無阻。
7.消火栓與滅火器配置
?消火栓系統設計:消火栓均勻分布,確保每個防火分區至少有兩個,間距不超過30米,便于快速響應火災。每個消火栓出水量需達到15升/秒,供水壓力保持在0.4MPa以上,確保有效滅火。水源來自廠區室外消防管網。消火栓箱鋁合金材質,潔凈區采用不銹鋼面板,暗裝消火栓及潔凈區消火栓用50mm厚玻鎂巖棉夾芯復合板包裹。
?滅火器配置:采用3Kg磷酸銨鹽干粉滅火器,適用于中危險級A類火災,最大保護距離20m,置于消防柜或?qū)S孟鋬?nèi),便于快速取用。
?滅火器擺放規范:滅火器頂部離地面<1.5m,底部離地面≥0.08m,確保易于識別和操作,符合消防安全要求。
8.工程實施與質量保障
?施工準備階段:組織專業培訓,確保施工人員熟悉圖紙、掌握技術要點,提高施工效率與安全性。
?過程監控:建立嚴格的現場監控體系,確保施工過程符合設計要求與規范標準,及時發現并糾正偏差,保障工程質量。
?竣工驗收:完成全面檢驗,包括性能測試與安全評估,確保工程達標交付,安全與環保標準遵循
?嚴格遵守規范:施工全程遵循《建筑設計防火規范》及其他相關行業標準,確保工程安全合規。
?環保材料使用:選用國家認證標志產品,如機制巖棉夾芯凈化板,減少環境污染,保障室內空氣質量。
?節能與減排:采用高效節能設備,如變頻控制風機,優化能源使用效率,減少碳排放,符合綠色建筑理念。
?廢物處理:施工廢棄物分類管理,生活污水經化糞池處理,確保廢水達標排放,維護生態環境。
